智慧生产线MES系统互动沙盘

发布时间：2024-09-10 浏览: 40
1
1
上一篇 下一篇
这里为你提供一套超细化、适配教学场景的智慧生产线 MES 系统互动沙盘完整方案，包含系统架构、硬件配置、可视化设计、实训模块、产教融合价值及软硬件清单，可直接用于实训室建设与课程开发。

一、核心定义与目标

智慧生产线 MES 互动沙盘是物理缩微产线与 MES 制造执行系统、数字孪生、PLC 控制深度融合的交互式教学平台，实现虚实同步、数据驱动、全流程可操作、多岗位协同的实训体验；核心目标是让学生掌握 MES 系统的计划排产、过程监控、质量追溯、设备管理等核心功能，同时理解智能制造的数据流与控制逻辑。

二、系统架构（五层联动）

表格
层级核心设备 / 系统功能说明
物理沙盘层1:25-1:50 缩微产线（传送带、机械臂、立库、质检工位）、西门子 PLC 1200、RFID 读写器、微型伺服电机、LED 灯带模拟真实产线动作，采集物料 / 设备状态数据，执行控制指令
数据采集与控制层OPC UA/MQTT 协议网关、WinCC 上位机、AGV 调度系统实现 PLC 与 MES 的数据互通，实时传输设备 / 生产数据，下发控制命令
MES 核心层定制化 MES 系统（计划、调度、质量、追溯、设备、能耗模块）生产全流程数字化管控，生成报表与预警，支持场景化推演
数字孪生与可视化层3D 引擎（Unity/Unreal）、华为 Vision 86 寸智慧屏、AR/VR 终端物理沙盘的 1:1 虚拟镜像，实时同步状态，支持透视查看内部结构，虚拟调试
交互与教学层触控操作台、多角色工位屏、教师控制台、数据看板学生分角色操作，教师下发任务、监控进度、设置故障场景

三、硬件配置与可视化设计（适配教学）

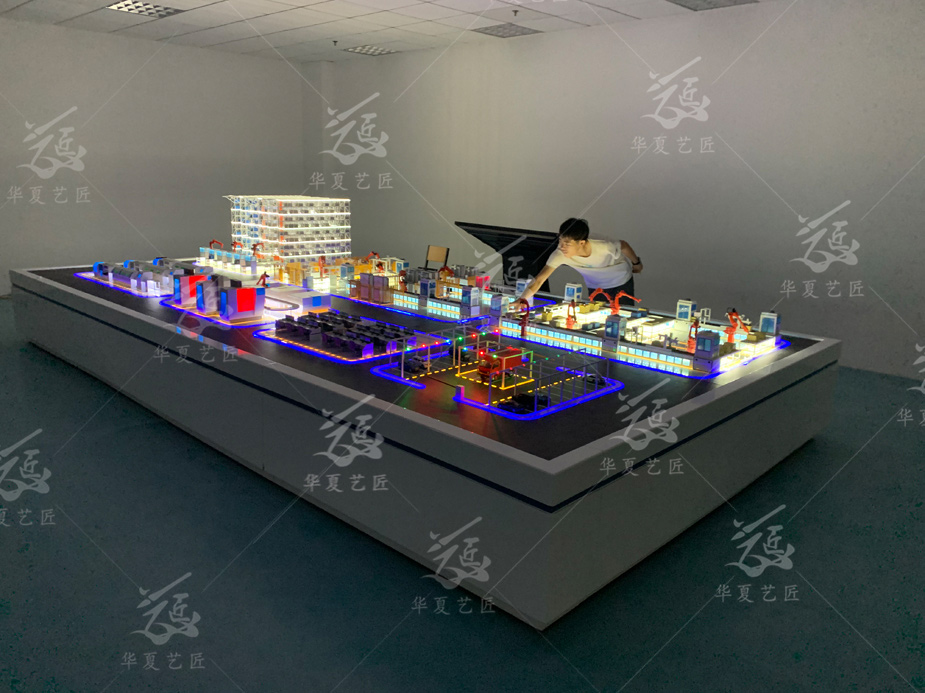

物理沙盘主体：尺寸建议 2.4m×1.2m，铝合金框架 + 亚克力面板，模块化设计可快速更换工位；颜色分区（绿色 - 原料区、蓝色 - 加工区、黄色 - 质检区、红色 - 成品区）；LED 灯带实时显示物料流向与设备状态（常亮 - 正常、闪烁 - 告警、熄灭 - 停机）

  1. 控制单元：西门子 PLC 1200 + 博图 WinCC，支持梯形图编程实训；AGV 小车（亚米级定位）模拟物料转运；RFID 标签实现物料 / 产品的全生命周期追溯

  2. 可视化终端：华为 Vision 86 寸智慧屏（分屏显示：虚拟孪生界面 + MES 数据看板 + 学生操作状态）；AR 眼镜支持设备内部结构透视与虚拟操作指引；教师端平板可一键切换 “正常生产 / 设备故障 / 质量异常 / 订单变更” 等实训场景

四、核心互动实训模块（分岗位、分难度）

  1. 基础模块：MES 系统界面操作、产线启停与流程监控、物料出入库与 RFID 绑定

  2. 进阶模块

    • 计划排产：接收 ERP 订单，在 MES 中制定工序计划并下发至工位，观察沙盘执行效果

    • 质量追溯：人为设置不良品，通过 MES 查询批次、加工设备、操作人员，生成质量报告

    • 设备管理：模拟设备故障，MES 触发告警，学生通过 WinCC 查看 PLC 数据，定位故障并修复

    • 应急调度：突发订单变更，调整排产计划，观察 AGV 与产线的动态响应

  3. 考核模块：教师设置复合任务（如 “30 分钟内完成 100 件产品生产，其中不良率≤1%，设备 OEE≥90%”），系统自动评分并生成实训报告

五、产教融合价值与成本优势

  1. 产教融合：对接企业真实 MES 系统与生产流程，实训项目来自企业实际需求，学生毕业即可上岗；可作为校企合作平台，开展员工培训与技术研发

  2. 降本增效：无需建设真实产线，沙盘成本仅为 1:1 产线的 1/10-1/5；减少耗材消耗，支持无限次重复实训；降低实训安全风险

  3. 人才储备：培养具备 MES 系统应用、智能制造数据处理、工业控制技能的复合型人才，适配制造业数字化转型需求

六、软硬件明细清单（便于预算编制）

表格
分类明细数量
硬件1:30 缩微产线（含机械臂、立库、传送带、AGV）；西门子 PLC 1200；华为 Vision 86 寸智慧屏；RFID 读写器 + 标签；LED 灯带；触控操作台；教师平板1 套；2 台；1 台；10 套；50 米；2 台；1 台
软件定制化 MES 系统（含六大模块）；博图 WinCC；数字孪生 3D 软件；AGV 调度系统；教学管理系统（含题库与评分模块）；OPC UA 协议软件1 套；1 套；1 套；1 套；1 套；1 套

七、实施建议

  1. 分阶段建设：先完成基础物理沙盘 + PLC 控制，再接入 MES 系统与数字孪生，最后增加 AR/VR 交互功能

  2. 配套课程开发：编写《MES 系统应用》《智能制造实训手册》，设计从理论到实操的完整教学体系

  3. 师资培训：组织教师到企业学习 MES 系统运维与智能制造实际流程，提升实训指导能力

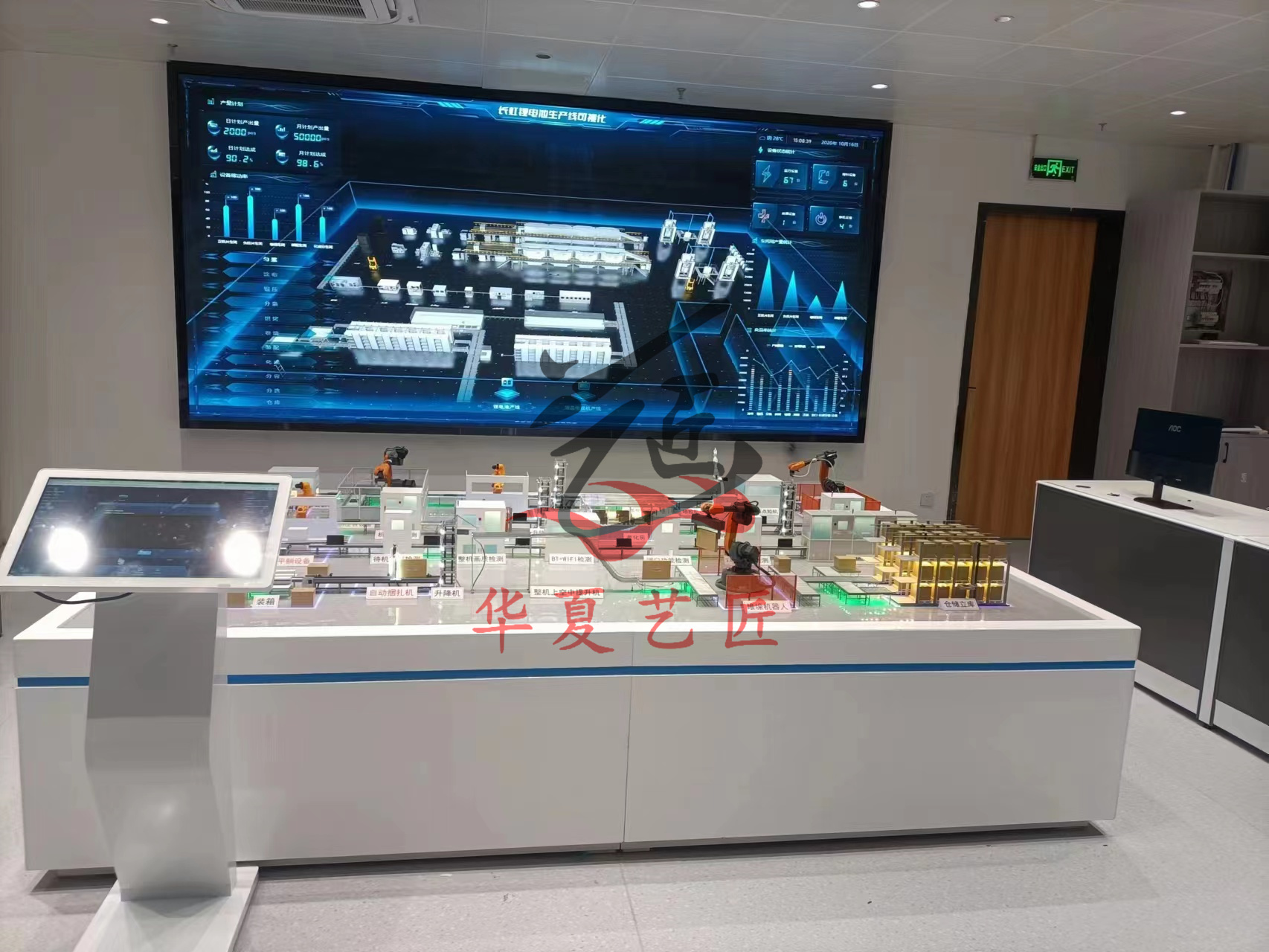

  4. 20230415095820 (3)
