煤矿教学仿真模型、综采系统动态教学模型厂家制作工艺
煤矿教学仿真模型与综采系统动态教学模型是煤矿专业教学、技能培训及科研演示的核心教具，其制作工艺核心是“精准还原、动态适配、教学适配”，厂家需结合煤矿现场实际设备参数、教学核心需求，通过多道标准化工序，实现模型的仿真性、操作性与耐用性，同时兼顾动态演示的流畅性和教学的直观性。以下是厂家标准化制作工艺的详细拆解，涵盖两大模型的共性流程与差异化要点。

一、制作前期准备（两大模型通用）

前期准备是保障模型精度与教学适配性的基础，厂家需完成需求对接、数据采集、方案设计三大核心环节，确保制作方向与教学需求高度契合，同时贴合煤矿现场实际工况。

1. 需求调研与参数确认

厂家安排专业技术团队与客户（院校、煤矿企业培训部门）

度对接，明确核心需求：包括模型比例（常用1:10至1:50，小型教学模型可采用1:100，大型展厅模型可放大至1:5）、教学重点（如设备结构认知、工艺流程演示、故障模拟等）、动态功能要求（如综采设备联动、参数模拟、声光反馈等），以及使用场景（教室演示、实训操作、展厅展示）和预算范围。

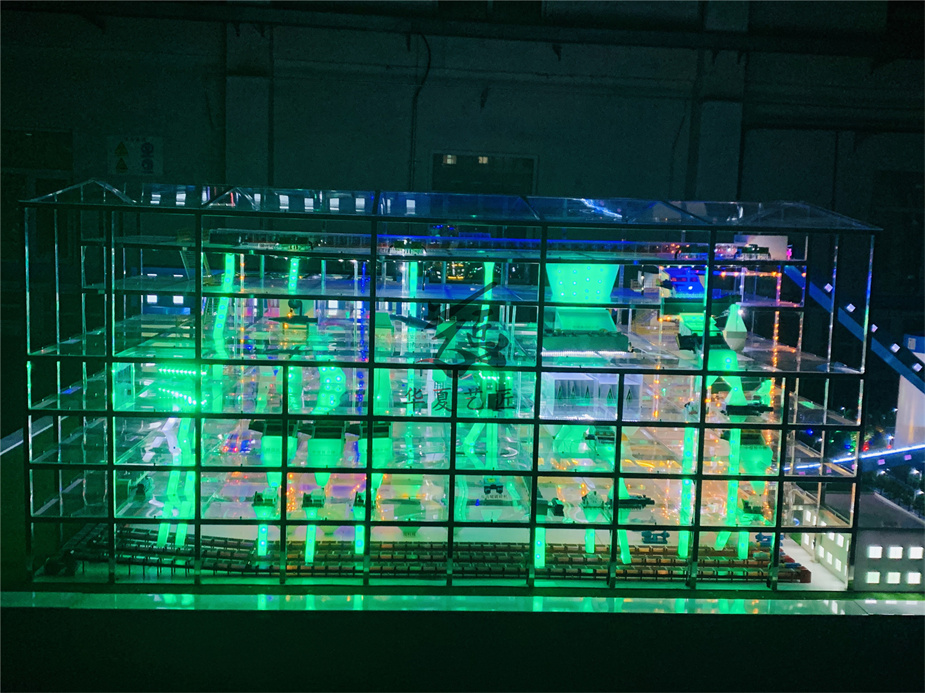

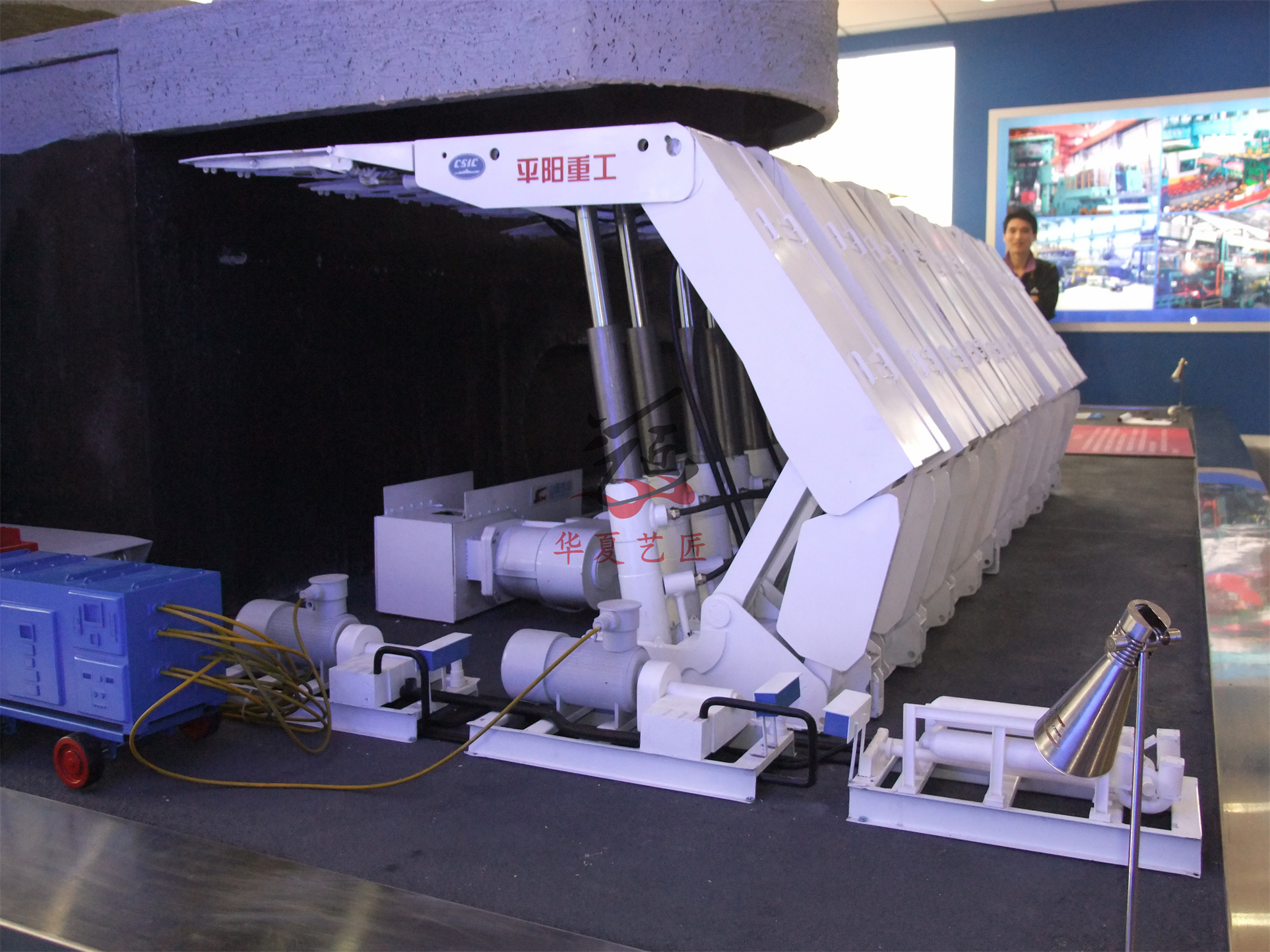

同步收集煤矿现场真实设备参数，包括综采工作面“三机一架”（采煤机、刮板输送机、转载机、液压支架）、巷道布局、通风系统、瓦斯检测设备等的原厂图纸、尺寸参数、运行原理，必要时安排技术人员下井实测，确保模型与真实设备的结构、比例、运行逻辑完全一致，误差率控制在0.1%以内，为后续制作提供精准数据支撑。对于综采系统动态模型，还需收集设备协同运行参数，如采煤机牵引速度、液压支架升降高度等，为动态系统调试奠定基础。

2. 数据建模与方案设计

基于收集的参数，采用UG NX、SolidWorks、CATIA等专业三维建模软件，搭建模型的三维数字模型，完整还原设备的外部结构、内部零部件及装配关系，对非关键细小结构（如小倒角、工艺孔）做轻量化处理，兼顾仿真精度与制作效率。对于综采系统动态模型，需额外完成动态联动逻辑建模，明确各设备的运动轨迹、联动关系及控制逻辑，融入PLC智能控制系统的核心逻辑。
设计方案需包含模型结构拆解图、材质选型说明、动态功能实现方案、表面处理工艺、教学适配设计（如可拆卸部件、标注说明、故障模拟模块）及制作周期规划，提交客户确认后，方可进入正式制作阶段。同时，结合GIS技术整合地质数据，确保综采系统模型能贴合真实地质条件，提升教学的真实性。

3. 材质选型与原料预处理

材质选型需兼顾仿真性、耐用性与教学便利性，厂家常用材质及预处理流程如下：

  • 主体结构：采用ABS工程塑料、PVC板材或航空铝材，ABS塑料性价比高、易加工，适合批量制作；航空铝材强度高、质感好，适合高端动态模型，预处理时需进行打磨、除锈（金属材质）、去毛刺处理，确保表面光滑，便于后续加工。

  • 精密部件：如齿轮、轴承、微型电机等，采用不锈钢或铜制材质，确保动态运转的流畅性和耐用性，预处理时需进行精度校准，误差控制在0.05毫米以内。

  • 动态系统部件：微型电机、液压仿真管路、传感器、LED灯带等，选用工业级元器件，确保动态演示的稳定性，预处理时需进行通电测试，排查故障。

  • 表面装饰：采用环保喷漆、电镀工艺，颜色匹配煤矿现场设备原色（如液压支架为灰色、采煤机为黄色），预处理时需对材质表面进行静电除尘，提升喷漆、电镀的附着力，避免后期脱落。

二、核心制作工序（两大模型共性+差异化工艺）

核心工序分为静态结构制作与动态功能装配两部分，煤矿教学仿真模型以静态结构还原为主，综采系统动态教学模型在此基础上增加动态联动系统的装配与调试，厂家需严格遵循标准化流程，确保每道工序的精度。

（一）共性工序：静态结构制作

1. 切割与塑形

根据三维模型拆解图，采用激光切割、数控雕刻、CNC精加工等工艺，对选定的材质进行切割、塑形。激光切割精度高（误差≤0.1mm），适合复杂结构的切割，如巷道轮廓、设备外壳；数控雕刻用于细节加工，如设备标识、零部件纹理；CNC精加工用于核心传动部件的加工，确保部件尺寸精准，适配后续装配。对于大型模型，采用模块化切割，便于后续组装、运输与维护。

2. 零部件组装

按照装配图纸，采用螺栓固定、粘接、焊接（金属材质）等方式，将切割塑形后的零部件进行组装。组装过程中，需使用专业量具（如卡尺、千分尺）实时校准，确保各零部件的装配间隙、位置精度符合设计要求，避免出现松动、错位等问题。对于教学重点部件（如采煤机滚筒、液压支架伸缩臂），采用可拆卸设计，便于学员拆解观察内部结构，同时配备磁吸式或快拆接口，提升教学便利性。

3. 表面处理

组装完成后，进行表面打磨、抛光处理，去除组装痕迹、毛刺，确保模型表面光滑平整。随后进行喷漆或电镀处理：喷漆采用环保哑光漆，分底漆、面漆两道工序，确保颜色均匀、无流挂、无气泡，漆面厚度控制在0.1-0.2mm；电镀用于金属零部件，提升质感与防腐性，如齿轮、轴承等部件，电镀后进行防锈处理，延长使用寿命。
最后，在模型关键部位标注名称、参数（如液压支架型号、采煤机功率），采用丝网印刷或激光雕刻工艺，确保标注清晰、耐磨，贴合教学需求，帮助学员快速识别设备部件及参数。

（二）差异化工序：动态功能装配与调试（综采系统动态教学模型专属）

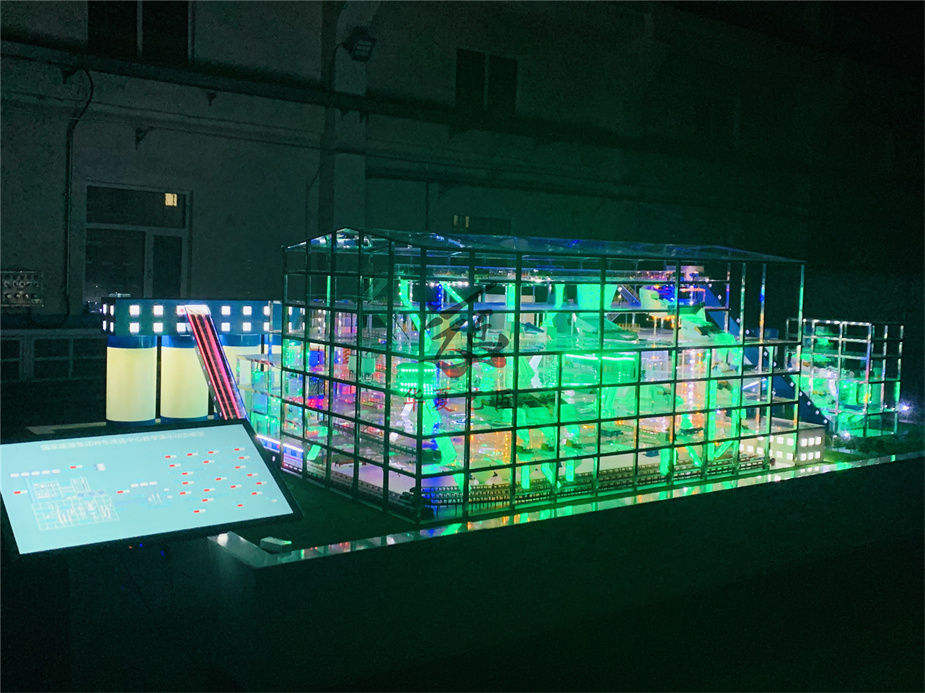

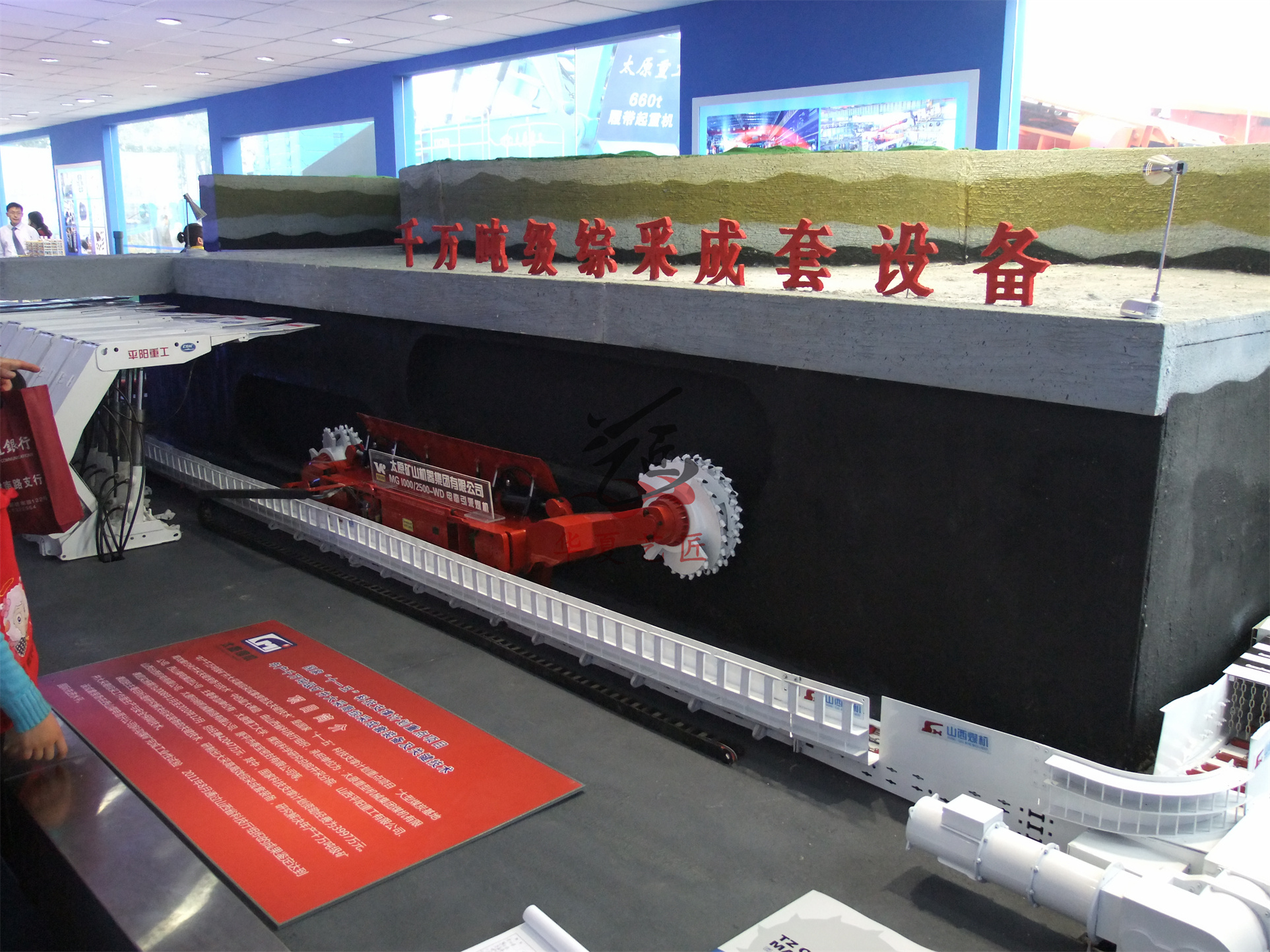

综采系统动态教学模型的核心优势的是“动态联动、仿真演示”，需在静态结构基础上，增加动态系统的装配、调试，还原综采工作面“三机一架”的协同作业流程，厂家需重点把控以下环节。

1. 动态系统装配

  • 动力系统装配：安装微型减速电机、步进电机，根据模型比例匹配功率（通常为1-5W），电机固定在模型内部预设位置，通过齿轮、链条等传动部件，连接各动态部件（如采煤机行走机构、液压支架伸缩臂、刮板输送机链条），确保动力传递顺畅，无卡顿现象。电机转速可调节，模拟采煤机0.5-2米/分钟的牵引速度，液压支架0.5-3米的升降高度。

  • 控制系统装配：安装PLC控制器、触摸控制面板、传感器（压力、位移、倾角传感器），接入电路系统，实现对动态部件的精准控制。控制面板可设置手动、自动两种模式，手动模式用于学员实操，自动模式用于流程演示，同时可实时显示设备运行参数，如牵引速度、液压支架高度等。部分高端模型还可接入VR设备，实现“虚拟现实+实体模型”的混合实训，学员通过手柄操作模型，系统实时反馈操作结果。

  • 辅助系统装配：安装LED灯带、声光报警器，模拟综采工作面的运行状态（如LED灯带模拟煤流、设备运行指示灯），声光报警器模拟设备故障报警（如瓦斯浓度超标、电机过载），同时可模拟27种常见设备故障，用于高端技工考核。对于液压系统仿真，采用透明亚克力材质制作管路，配合LED灯带，直观展示液压油流动路径，温度模拟精度达±2℃，压力显示误差小于0.5%。

2. 动态调试

动态系统装配完成后，进行分阶段调试，确保联动流畅、功能稳定，这是动态模型制作的核心环节，厂家需安排专业电工、机械工程师协同调试：

  • 单部件调试：逐一测试各动态部件的运行状态，如采煤机行走、滚筒转动，液压支架升降，刮板输送机链条运转，排查卡顿、异响、动力不足等问题，校准部件运行轨迹与速度，确保符合设计参数。

  • 联动调试：测试各设备的协同运行状态，如采煤机行走时，液压支架同步跟机移架，刮板输送机同步运煤，确保联动逻辑正确，无动作冲突，模拟真实综采工作面的作业流程。同时，测试GIS整合的地质数据与设备运行的适配性，确保模型能反映不同地质条件下的设备运行状态。

  • 控制系统调试：测试控制面板的操作灵敏度、参数显示准确性，调试声光报警功能、故障模拟功能，确保控制指令响应及时，无误操作，同时校准传感器的检测精度，确保运行参数反馈准确。

  • 稳定性测试：进行72小时连续运行测试，排查长时间运行后的故障（如电机过热、传动部件松动、电路接触不良），对易损耗部件进行加固、优化，确保模型使用寿命达5年以上，可适应零下15度至40度的环境温度，满足不同场景使用需求。

三、教学适配优化（厂家核心增值工序）

两大模型均为教学教具，厂家需结合教学场景，进行针对性优化，提升教学实用性，区别于普通展示模型，核心优化要点如下：

  • 结构可视化：对核心部件（如采煤机内部齿轮、液压支架液压回路、瓦斯检测仪传感器）采用透明材质制作或可拆卸设计，学员可直观观察内部结构与工作原理，无需拆解即可掌握核心构造，部分模型采用分层展示设计，清晰呈现采煤工艺流程。

  • 标注规范化：在模型关键部位（如电机、阀门、管路、传感器）标注名称、型号、功能，标注字体清晰、耐磨，符合煤矿专业教学规范，同时可根据教学需求，增加知识点标注（如设备工作原理、操作注意事项），帮助学员快速掌握专业知识。

  • 操作便捷化：动态模型的控制面板设计简洁易懂，适配学员操作，按钮、旋钮标注清晰，可设置不同操作难度等级，满足不同层次学员（新手、进阶）的实训需求；静态模型重量适中，便于移动、摆放，部分模型底部安装万向阻尼轮，兼顾稳定性与移动便利性。

  • 定制化适配：根据客户教学重点，可增加专属功能，如故障模拟模块（模拟设备故障，让学员进行排查、维修实训）、数据记录模块（记录学员操作过程与参数，便于教师点评）、远程控制模块（支持平板电脑远程操作，适配多人实训场景），同时可结合客户需求，调整模型比例、结构细节，适配不同教学场景。


四、质量检测与出厂验收（两大模型通用）

厂家建立严格的质量检测体系，确保模型符合教学需求与行业标准，检测合格后方可出厂，核心检测环节如下：

1. 质量检测

  • 精度检测：采用专业量具，检测模型比例、零部件尺寸、装配精度，确保误差≤0.1mm，与真实设备参数一致；检测标注的准确性，确保无错误、无遗漏。

  • 功能检测：静态模型检测结构稳定性、可拆卸部件的灵活性；动态模型检测动力系统、控制系统、辅助系统的运行稳定性，联动流畅性，故障模拟功能、声光报警功能的准确性，同时检测72小时连续运行稳定性，确保无故障。

  • 安全检测：检测电路系统的绝缘性、防漏电性能，确保使用安全；检测材质的环保性，符合国家环保标准，无异味、无有害物质；检测尖锐部位，进行钝化处理，避免划伤学员。

  • 耐用性检测：对模型进行震动、撞击测试（模拟运输、使用过程中的碰撞），检测结构完整性；对动态部件进行反复运行测试（不少于1000次），检测部件磨损情况，确保耐用性。

2. 出厂验收

检测合格后，厂家整理制作资料（包括设计图纸、参数说明、使用说明书、维护手册），通知客户进行出厂验收。客户根据确认的设计方案，验收模型的比例、结构、动态功能、教学适配性等，验收合格后，厂家提供包装、运输服务（采用定制泡沫+纸箱包装，避免运输过程中损坏），同时提供安装调试指导、售后维护服务（如免费保修1年、7x24小时技术响应、定期维护保养建议），部分厂家还提供模型功能升级服务，适配煤矿行业智能化发展需求。

五、工艺核心要点与行业标准

厂家制作需遵循“精准、耐用、教学适配”三大核心原则，同时符合国家相关行业标准（如《煤矿安全规程》、MT/T 81-2011采煤机通用技术条件），核心要点如下：

  • 精度控制：全程把控尺寸精度、装配精度、动态精度，确保模型与真实设备高度一致，误差控制在合理范围内，动态模型的联动误差≤0.1mm，参数模拟精度符合行业标准。

  • 材质保障：选用环保、耐用、易加工的材质，避免使用劣质材料，确保模型使用寿命，同时兼顾成本控制，根据客户预算，提供高、中、低端材质方案供选择。

  • 教学适配：所有工艺围绕教学需求展开，避免过度追求外观，重点突出结构可视化、操作便捷化、知识点清晰化，确保模型能真正服务于煤矿专业教学、技能培训，提升学员技能掌握效率。

  • 创新升级：结合煤矿智能化发展趋势，融入VR/AR、数字孪生、PLC智能控制等前沿技术，推动模型从静态展示向动态交互、虚实联动升级，同时投入研发力量，优化制作工艺，提升模型的仿真度与教学实用性，部分厂家每年投入营收的15%用于研发，推动工艺迭代升级。

综上，煤矿教学仿真模型与综采系统动态教学模型的制作工艺，是“数据精准化、加工标准化、功能定制化、教学适配化”的结合，厂家需凭借专业的技术团队、完善的制作流程、严格的质量管控，才能打造出符合教学需求、贴合现场实际的高质量模型，为煤矿专业人才培养提供有力支撑。
